เครื่องปรับอากาศแบบตู้ประสิทธิภาพสูงสำหรับระบบทำความเย็นอุตสาหกรรม

เครื่องปรับอากาศแบบตู้ HISURP สำหรับตู้ไฟฟ้า ตู้ CNC แผง PLC และระบบควบคุมอุตสาหกรรม

เมื่อผู้ซื้อค้นหาแผงทำความเย็นที่เชื่อถือได้ พวกเขามักจะถามคำถามที่ใช้ได้จริงเหมือนกัน: ฉันจะทำให้ตู้ไฟฟ้าเย็นโดยไม่นำฝุ่นเข้าไปข้างในได้อย่างไร ฉันควรเลือกแบบติดผนังหรือแบบติดผนัง จะเลือกความสามารถในการทำความเย็นที่เหมาะสมได้อย่างไร?

ไฮสรุปให้คำตอบที่ชัดเจนด้วยกลุ่มผลิตภัณฑ์ที่ออกแบบมาเพื่อการทำความเย็นตู้ไฟฟ้าโดยเฉพาะ ไม่ใช่เครื่องปรับอากาศในห้องทั่วไป

ไฮสรุป ผลิตโดย Ningbo Hicon Industry โดยได้รับการสนับสนุนจากบริษัทที่มีประสบการณ์การทำความเย็นทางอุตสาหกรรมตั้งแต่ปี 1972 และมุ่งเน้นไปที่เครื่องปรับอากาศอุตสาหกรรมและเครื่องปรับอากาศเชิงพาณิชย์มาตั้งแต่ปี 2003 ด้วยโรงงานขนาด 150,000 ตารางเมตร พนักงานมากกว่า 400 คน สิทธิบัตร 123 รายการ ห้องปฏิบัติการและห้องทดสอบระดับชาติของ CNAS และประสบการณ์ในการให้บริการพันธมิตรระดับโลก เช่น ABB, Schneider, Toyota, COFCO, โนเวนโก และโทเร

เครื่องปรับอากาศแบบตู้ เรียกอีกอย่างว่าแผงทำความเย็น เครื่องปรับอากาศแบบตู้ หรือหน่วยทำความเย็นแบบตู้ไฟฟ้า วัตถุประสงค์นั้นเรียบง่ายแต่สำคัญ: โดยจะขจัดความร้อนออกจากตู้ไฟฟ้าที่ปิดสนิท ในขณะเดียวกันก็ป้องกันฝุ่นภายนอก ละอองน้ำมัน อากาศชื้น และสารมลพิษที่มีฤทธิ์กัดกร่อนให้ห่างจากอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน สำหรับ PLC, เซอร์โวไดรฟ์, อินเวอร์เตอร์, สวิตช์ควบคุม, ตัวควบคุม CNC, อุปกรณ์โทรคมนาคม และเครื่องมือที่มีความแม่นยำ ความแตกต่างนี้ไม่ใช่เรื่องเล็กน้อย ส่งผลโดยตรงต่อเวลาทำงาน ความน่าเชื่อถือ และอายุการใช้งาน

เหตุใดตู้ไฟฟ้าจึงต้องมีเครื่องปรับอากาศแบบตู้เฉพาะ

วิธีการทำความเย็นแบบดั้งเดิม เช่น พัดลมดูดอากาศ หรือการระบายอากาศตามธรรมชาติมักจะไม่เพียงพออีกต่อไป ตู้ไฟฟ้าสมัยใหม่ประกอบด้วยชิ้นส่วนอิเล็กทรอนิกส์ที่มีขนาดกะทัดรัดและมีความหนาแน่นสูงซึ่งสร้างความร้อนได้มาก ในเวลาเดียวกัน อากาศในโรงงานอาจมีฝุ่น เส้นใย ไอน้ำมัน หรือความชื้น หากคุณเพียงแค่ระบายอากาศในตู้โดยใช้อากาศจากภายนอก คุณอาจลดความร้อนได้เพียงชั่วคราวเท่านั้นในขณะที่ก่อให้เกิดสารปนเปื้อนที่สร้างความเสียหายให้กับอุปกรณ์อิเล็กทรอนิกส์

นั่นคือเหตุผลที่ HISURP มุ่งเน้นไปที่การทำความเย็น + การป้องกันฝุ่น + การลดความชื้นในโซลูชันขนาดกะทัดรัดเพียงหนึ่งเดียว

เครื่องปรับอากาศแบบแผง HISURP ทำงานอย่างไร

ไฮสรุป ใช้หลักการทำความเย็นแบบเปลี่ยนเฟส คอมเพรสเซอร์จะปล่อยก๊าซทำความเย็นอุณหภูมิสูงและความดันสูงลงในคอนเดนเซอร์ จากนั้นจะถูกทำให้เย็นลงเป็นสารทำความเย็นเหลว หลังจากควบคุมปริมาณ สารทำความเย็นจะเข้าสู่เครื่องระเหยและดูดซับความร้อนจากอากาศร้อนภายในตู้ไฟฟ้า จากนั้นสารทำความเย็นจะระเหยกลับเป็นแก๊สและกลับสู่คอมเพรสเซอร์ โดยทำซ้ำวงจรอย่างต่อเนื่อง

ข้อได้เปรียบหลัก

1. การควบคุมอุณหภูมิที่แม่นยำเพื่อการทำงานของตู้ที่มั่นคง

ผู้ใช้สามารถตั้งอุณหภูมิการทำงานภายในตู้ไฟฟ้าได้ตามความต้องการใช้งานจริง ช่วงการปรับอุณหภูมิมาตรฐานคือ +20°C ถึง +38°C ขึ้นอยู่กับรุ่นและความต้องการของโครงการ สามารถใช้การควบคุมเชิงกลหรือการควบคุมไมโครคอมพิวเตอร์พร้อมจอแสดงผล LED ได้

2. ทำความเย็นและลดความชื้นในเครื่องเดียว

ไฟฟ้าขัดข้องจำนวนมากไม่เพียงเกิดจากความร้อนเท่านั้น แต่ยังเกิดจากความร้อนและความชื้นรวมกันอีกด้วย หน่วย HISURP ให้ความเย็นแบบลดความชื้น ช่วยรักษาความชื้นและอุณหภูมิภายในตู้ให้เหมาะสมยิ่งขึ้น และลดความเสี่ยงของการควบแน่นและการกัดกร่อน

3. โครงสร้างปิดผนึกช่วยป้องกันฝุ่นเข้า

เครื่องปรับอากาศแบบตู้ติดผนังหรือเครื่องปรับอากาศแบบตู้แบบติดผนังที่เข้ากันอย่างเหมาะสม ทำงานร่วมกับตู้ไฟฟ้าแบบปิดผนึก ดังนั้นอากาศภายในจึงยังคงแยกได้จากฝุ่นในโรงงาน เส้นใย ละอองน้ำมัน และอนุภาคในอากาศ

4. การไหลเวียนของอากาศที่รวดเร็วและสม่ำเสมอ

ตัวเครื่องใช้พัดลมแบบแรงเหวี่ยงโรเตอร์ภายนอกคุณภาพสูงที่มีโครงสร้างกะทัดรัด การไหลเวียนของอากาศขนาดใหญ่ แรงดันคงที่สูง การสั่นสะเทือนต่ำ และเสียงรบกวนต่ำ ซึ่งจะช่วยให้ตู้เย็นลงอย่างรวดเร็วและลดจุดร้อนรอบๆ PLC, VFD, เซอร์โวไดรฟ์ และโมดูลพลังงาน

5. คอมเพรสเซอร์โรตารี่ที่มีประสิทธิภาพ

ไฮสรุป ใช้คอมเพรสเซอร์โรตารีแบบปิดเต็มรูปแบบที่มีประสิทธิภาพการใช้พลังงานสูงและสิ้นเปลืองพลังงานต่ำ ด้วยมาตรการลดการสั่นสะเทือนในตัว เครื่องทำงานได้อย่างราบรื่นและเงียบ ซึ่งมีประโยชน์ในสภาพแวดล้อมการควบคุมที่แม่นยำ

6. เครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูง

ตัวแลกเปลี่ยนความร้อนใช้ท่อทองแดงแบบเกลียวภายในพร้อมครีบอะลูมิเนียม ปรับปรุงประสิทธิภาพการถ่ายเทความร้อนและระบบ EER ในขณะเดียวกันก็รองรับการทำงานที่มั่นคงในระยะยาว

7. ตัวกรองหลักมาตรฐานที่ด้านคอนเดนเซอร์

ตัวกรองหลักที่ด้านคอนเดนเซอร์ช่วยป้องกันฝุ่น น้ำมัน และเศษต่างๆ ไม่ให้เข้าไปและส่งผลต่อตัวแลกเปลี่ยนความร้อนหรือพัดลม ปรับปรุงความเสถียรของระบบโดยรวมและยืดอายุการใช้งาน

8. ปรับทิศทางลมเย็นออกได้

ช่องลมเย็นมีแผงเบี่ยงเพื่อให้สามารถปรับทิศทางการระบายได้ ช่วยเพิ่มประสิทธิภาพการกระจายการไหลเวียนของอากาศ และทำให้อุณหภูมิของตู้มีความสม่ำเสมอมากขึ้น

9. การติดตั้งที่ยืดหยุ่นและการบำรุงรักษาที่สะดวก

ตัวเครื่องมีขนาดกะทัดรัด น้ำหนักเบา ติดตั้งง่าย และสะดวกในการซ่อมบำรุง หลังจากการติดตั้งและเชื่อมต่อสายไฟแล้ว ก็สามารถทำงานได้โดยไม่ต้องมีการทดสอบการใช้งานที่ซับซ้อนในการใช้งานมาตรฐานส่วนใหญ่

ติดผนังหรือติดผนัง: คุณควรเลือกอันไหน?

นี่เป็นหนึ่งในคำถามที่สำคัญที่สุดของผู้ซื้อ และส่งผลโดยตรงต่อประสิทธิภาพการติดตั้งและประสิทธิภาพการไหลของอากาศ

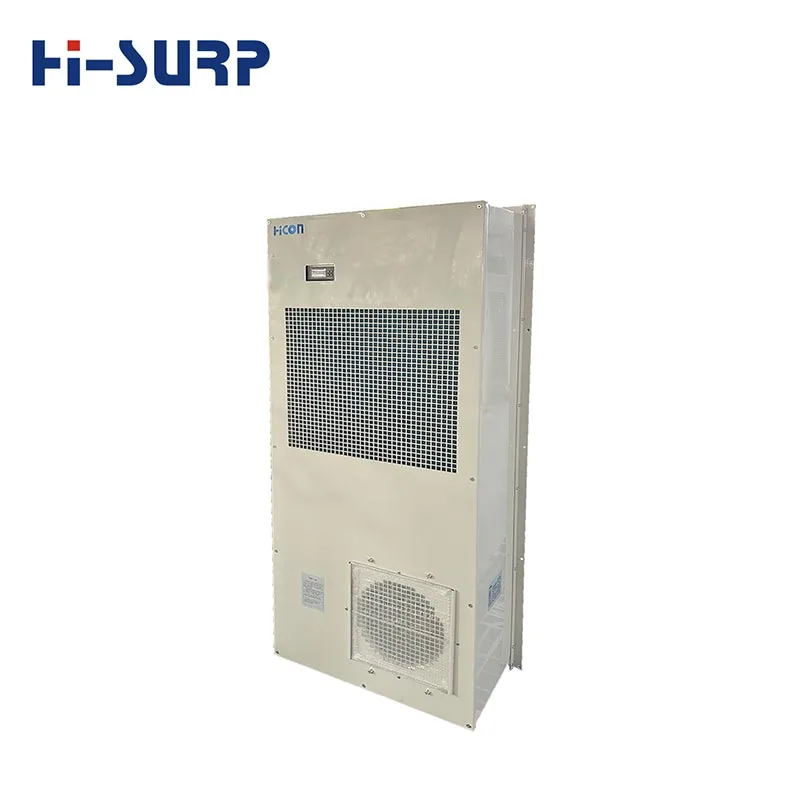

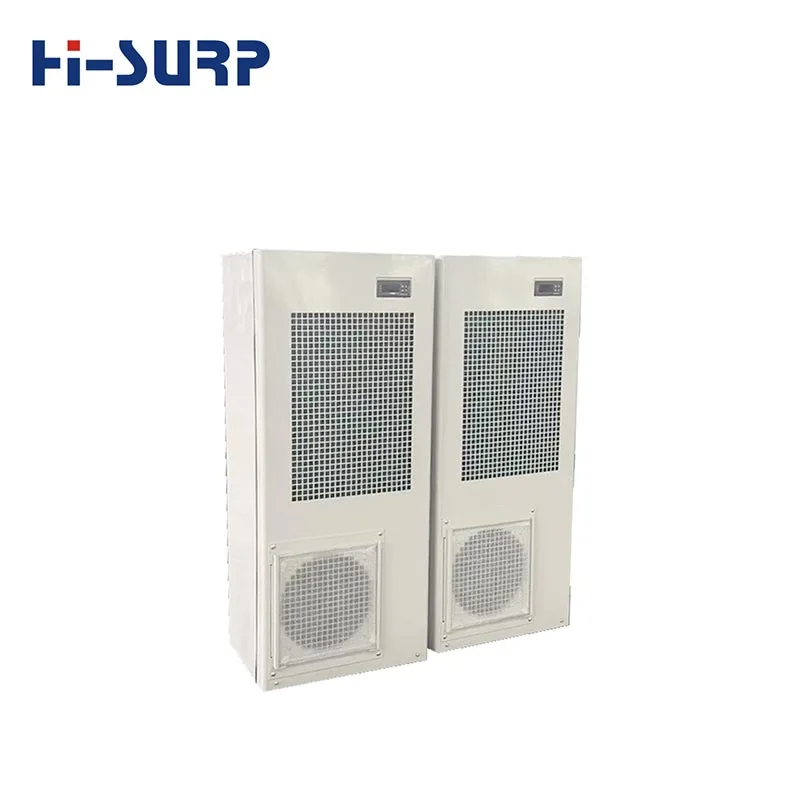

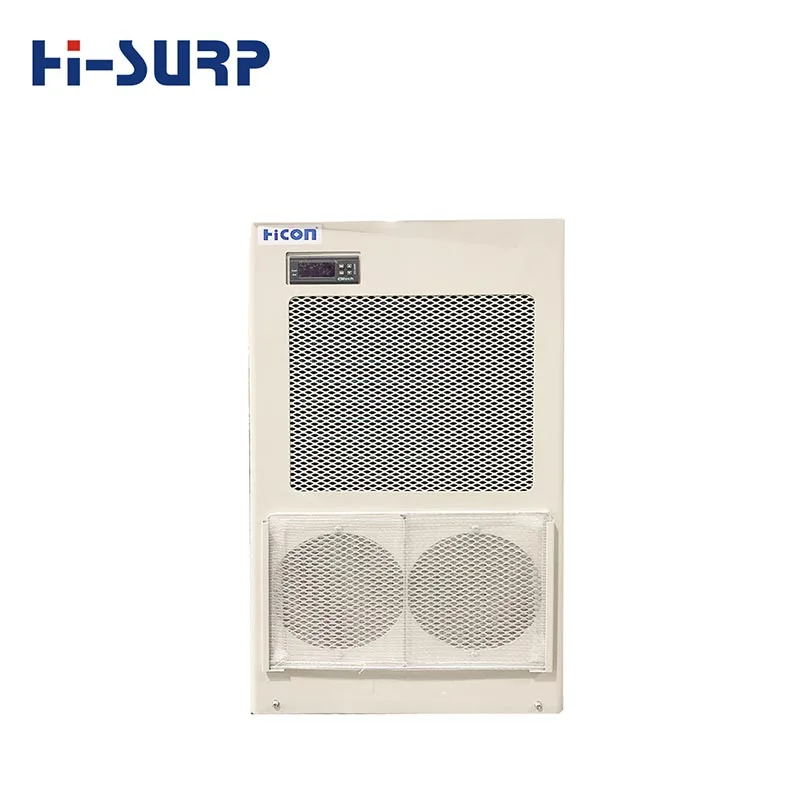

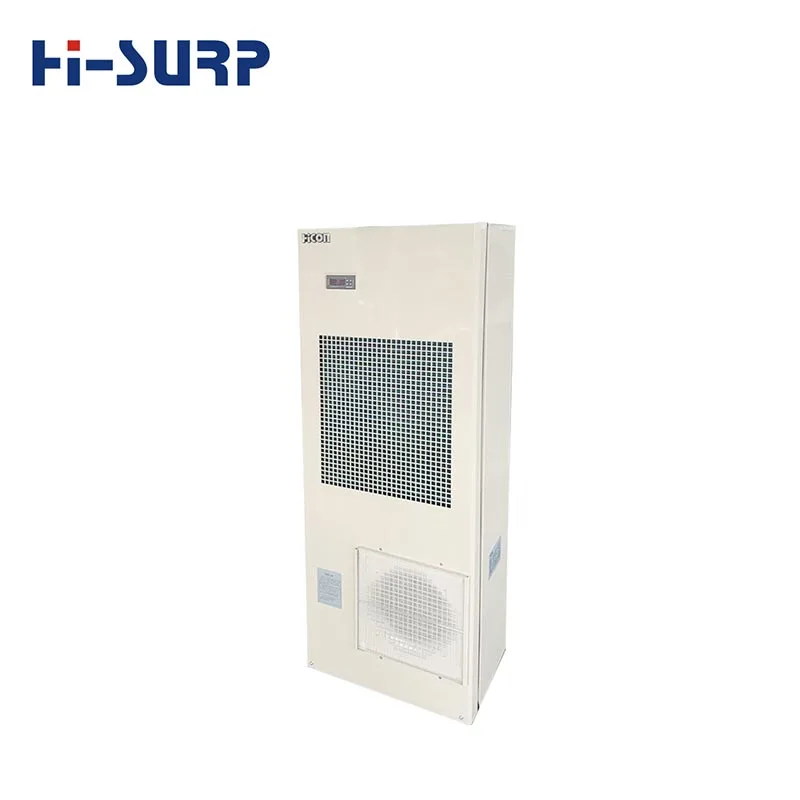

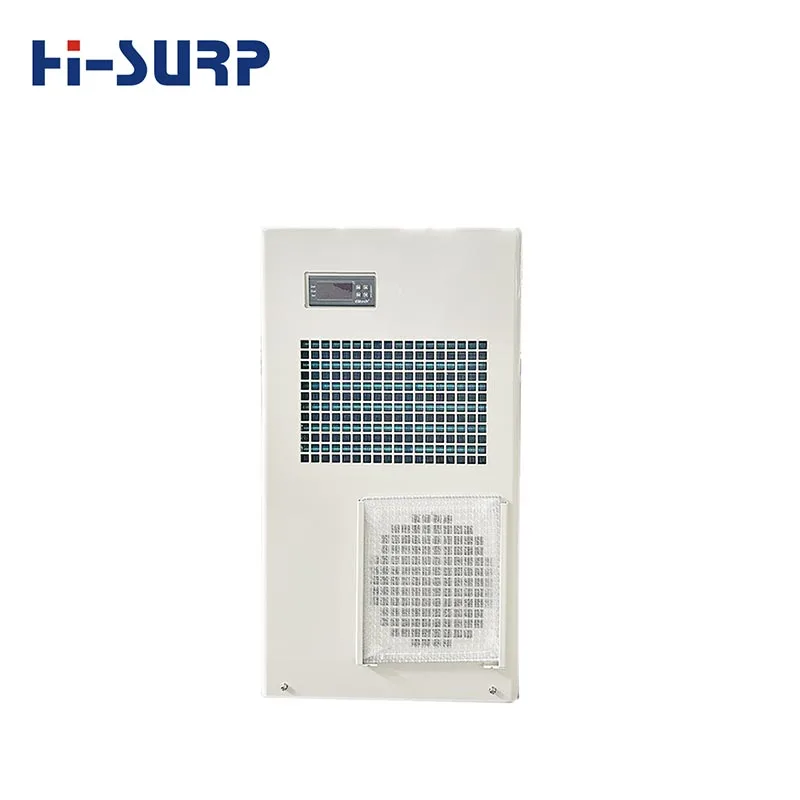

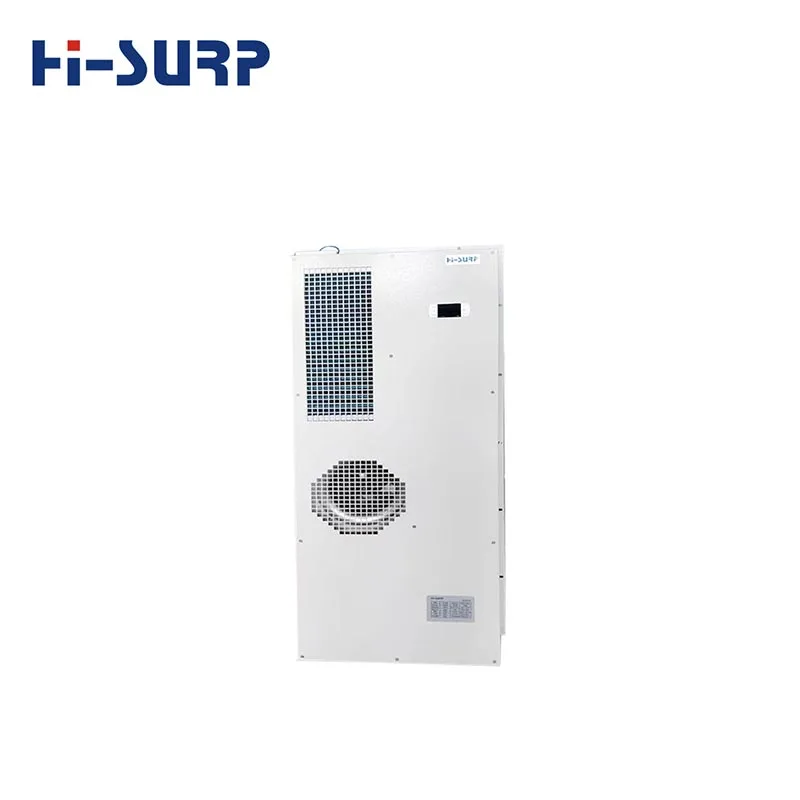

เครื่องปรับอากาศแบบตู้ติดผนังติดตั้งอยู่ที่ผนังด้านข้างของตู้ไฟฟ้า เป็นรูปแบบที่ใช้กันอย่างแพร่หลายเพราะง่ายต่อการบำรุงรักษาและเหมาะสำหรับตู้ควบคุมทั่วไปหลายตู้

ความสามารถในการทำความเย็นโดยทั่วไปสำหรับรุ่นติดผนัง:

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

ดีที่สุดสำหรับ:

- ตู้ควบคุมเครื่องจักร CNC

- ตู้ควบคุมสายอัตโนมัติ

- ตู้อุปกรณ์โทรคมนาคม

- ตู้ควบคุมอินเวอร์เตอร์และเซอร์โว

- โครงการดัดแปลงพร้อมพื้นที่ติดตั้งด้านข้าง

แบบติดประตู / แบบกึ่งฝัง

นี่คือเวอร์ชันที่ติดตั้งด้านข้างซึ่งฝังอยู่ในตู้บางส่วนเพื่อปรับปรุงรูปลักษณ์หรือการควบคุมพื้นที่

ความจุทั่วไป:

600W, 1,000W, 1500W, 2000W, 2500W

ดีที่สุดสำหรับ:

- เส้นเล็กที่ต้องลดการฉายภาพภายนอก

- อุปกรณ์ OEM พร้อมการออกแบบตู้แบบบูรณาการที่สะอาดกว่า

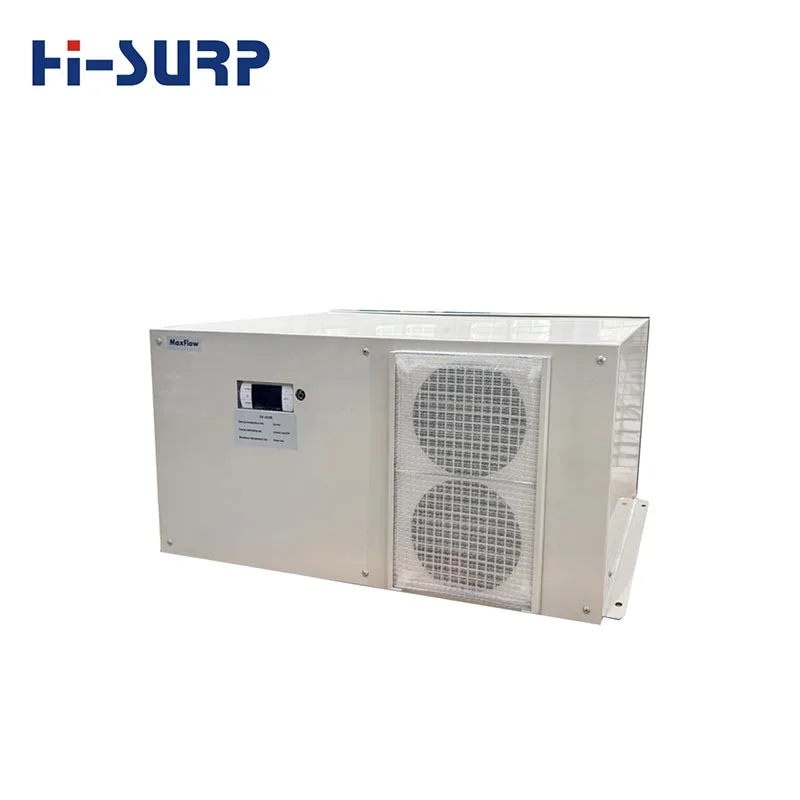

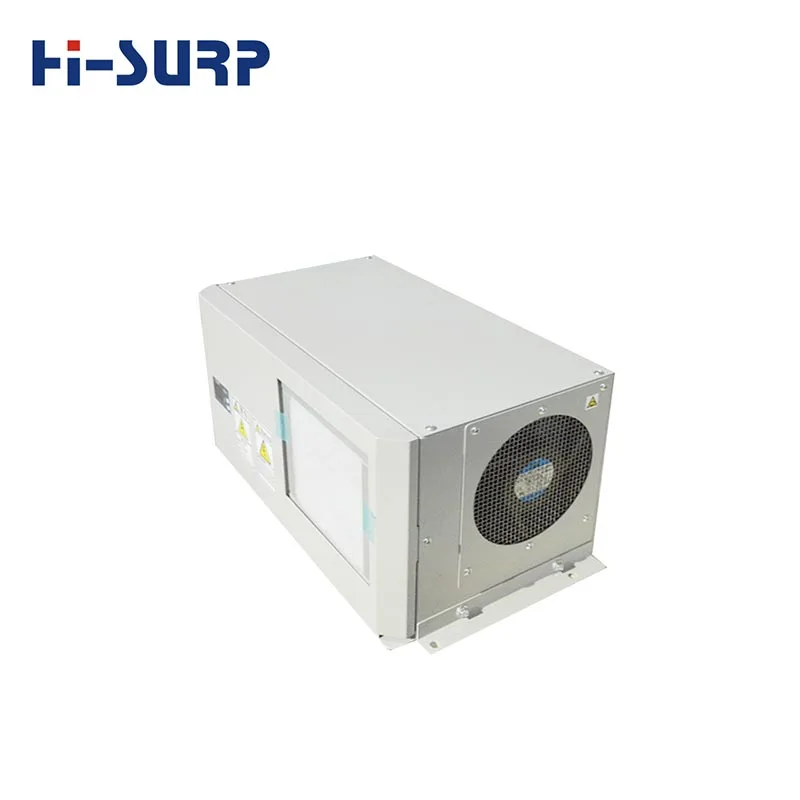

เครื่องปรับอากาศแบบตู้ติดด้านบน

เครื่องปรับอากาศแบบตู้ติดด้านบนได้รับการติดตั้งไว้ที่ด้านบนของตู้ และมีประโยชน์อย่างยิ่งเมื่อพื้นที่ด้านข้างมีจำกัด หรือประตูด้านข้างต้องคงความชัดเจน

ความสามารถในการทำความเย็นโดยทั่วไป:

1,000W, 1500W

ดีที่สุดสำหรับ:

- ทางเดินติดตั้งแคบ

- เครื่องมือกลที่มีระยะห่างด้านข้างจำกัด

- ตู้ที่ต้องการการจ่ายอากาศจากบนลงล่าง

เลือกแอร์ตู้อย่างไรให้เหมาะสม?

1. ภาระความร้อนภายในตู้

คำนวณความร้อนทั้งหมดที่ปล่อยออกมาจากไดรฟ์, PLC, แหล่งจ่ายไฟ, หม้อแปลง, รีเลย์ และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ การลดขนาดจะทำให้การระบายความร้อนไม่ดี การเพิ่มขนาดอาจเพิ่มต้นทุนและเพิ่มความเสี่ยงในการควบแน่น

2. ขนาดตู้และสภาพการปิดผนึก

เครื่องปรับอากาศแบบตู้ทำงานได้ดีที่สุดเมื่อมีตู้ที่ปิดสนิท การรั่วไหลของอากาศจะลดประสิทธิภาพการทำความเย็นและอาจทำให้อากาศชื้นหรือมีฝุ่นเข้าไปได้

3. อุณหภูมิแวดล้อมและระดับการปนเปื้อน

หากไซต์งานร้อน มีฝุ่น มีน้ำมัน ชื้น หรือมีฤทธิ์กัดกร่อน น้ำยาทำความเย็นแบบปิดผนึกจะเหมาะสมกว่าการระบายอากาศด้วยพัดลมมาก

4. ตำแหน่งการติดตั้ง

ตัดสินใจตั้งแต่เนิ่นๆ ว่าโครงการของคุณต้องการแบบติดตั้งบนหรือแบบติดผนัง โดยพิจารณาจากการออกแบบตู้และการเข้าถึงการบำรุงรักษา

5. สภาพการระบายน้ำและข้อกำหนดการควบคุม

หากไม่มีท่อระบายน้ำให้พิจารณารุ่นที่มีถังเก็บน้ำ หากโครงการต้องการการแสดงผลและการควบคุมที่แม่นยำยิ่งขึ้น ให้ขอตัวเลือกการควบคุมไมโครคอมพิวเตอร์และจอแสดงผล LED

วิธีการคำนวณความสามารถในการทำความเย็นของตู้

1. คำนวณพื้นที่ผิว A = 2 × (ยาว × สูง + กว้าง × สูง + ยาว × กว้าง) เพื่อกำหนดพื้นที่ผิวของตู้

2. คำนวณความแตกต่างของอุณหภูมิ ΔT = อุณหภูมิภายนอกลบด้วยอุณหภูมิภายในเป้าหมาย เพื่อกำหนดความแตกต่างของอุณหภูมิภายใน-ภายนอก

3. คำนวณการถ่ายเทความร้อนผ่านผนังกล่อง: Qs = 5.5 × A × ΔT ซึ่งได้มาจากอัตราการถ่ายเทความร้อน

4. ความสามารถในการทำความเย็นของเครื่องปรับอากาศ Qo = 1.2 × (Qs + การสร้างความร้อนภายใน Qi) ซึ่งกำหนดความสามารถในการทำความเย็นที่ต้องการ

ข้อมูลทางเทคนิคของภาพรวมเครื่องปรับอากาศแบบตู้

ทำไมต้อง HISURP?

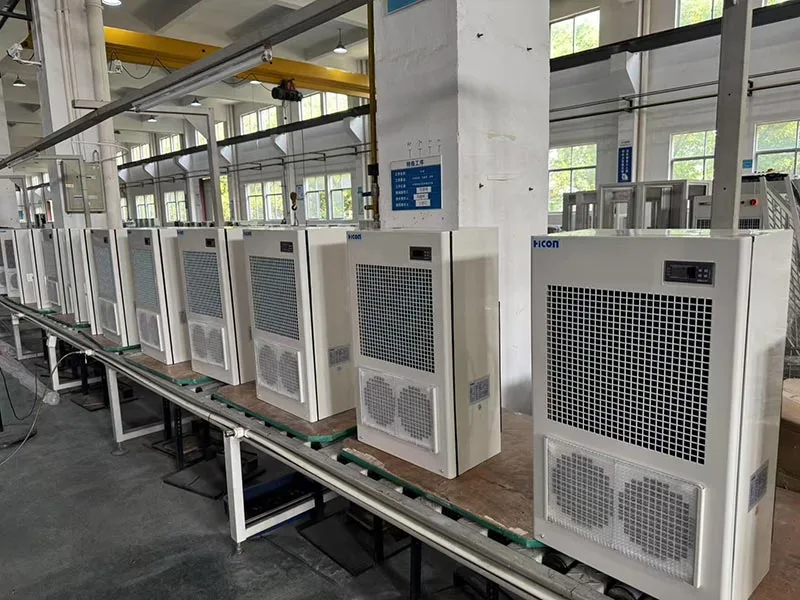

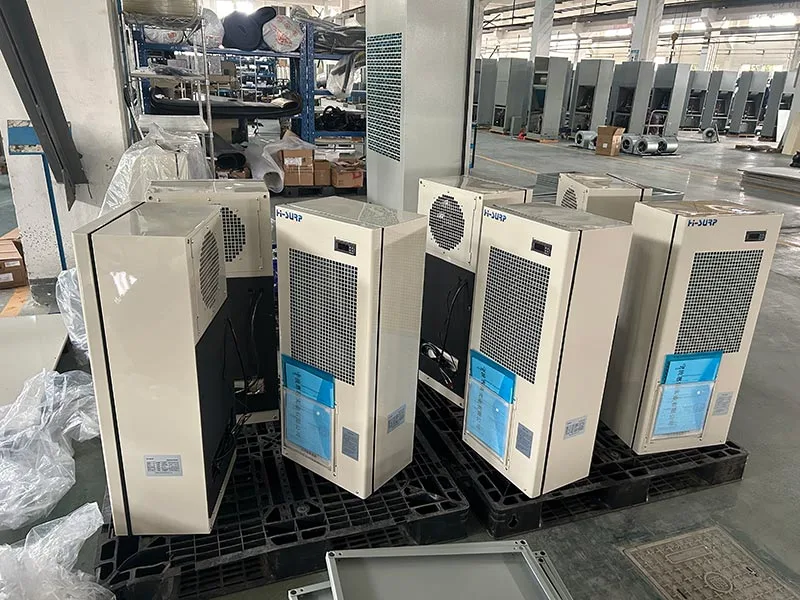

ความแข็งแกร่งในการผลิตของเรา:

ไฮสรุป คือผู้ผลิตเครื่องปรับอากาศอุตสาหกรรมเฉพาะทางที่มี:

- ประสบการณ์การทำความเย็นในอุตสาหกรรมย้อนหลังไปถึงปี 1972

- เน้นเครื่องปรับอากาศอุตสาหกรรมและเครื่องปรับอากาศเชิงพาณิชย์ตั้งแต่ปี 2546

- เวิร์กช็อปการผลิต 150,000 ตร.ม

- พนักงานมากกว่า 400 คน

- 123 สิทธิบัตร

- ห้องปฏิบัติการและห้องทดสอบระดับชาติของ CNAS

- นำเข้าสิ่งอำนวยความสะดวกการผลิตและระบบควบคุมคุณภาพที่ครบถ้วน

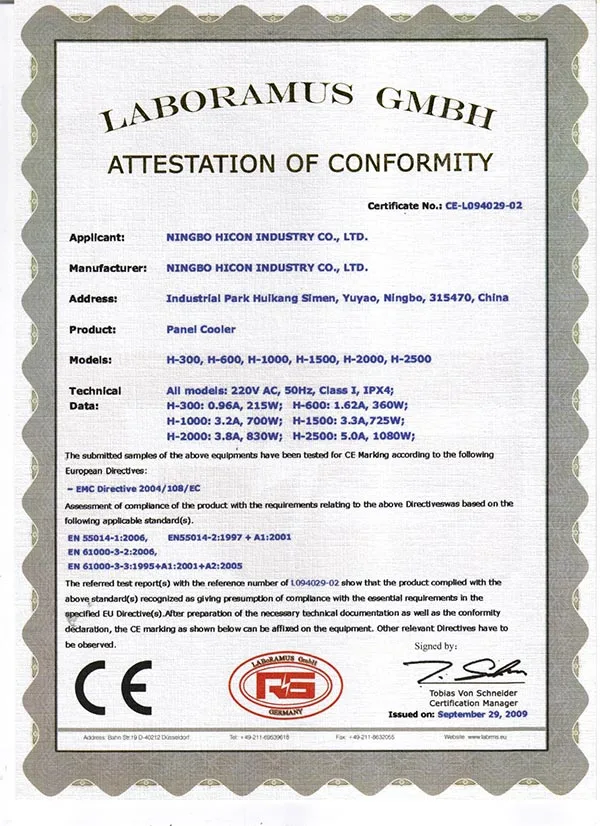

- การรับรองต่างๆ เช่น ISO9001, ISO14001, ISO45001, CE, UL, CB และอื่นๆ

- ประสบการณ์การส่งออกที่หลากหลาย เครื่องปรับอากาศของตู้จะถูกส่งออกไปยัง: ซาอุดีอาระเบีย, กรีซ, เม็กซิโก, กาตาร์, เซอร์เบีย ฯลฯ ในตอนนี้

-การปรับแต่งที่ไม่ได้มาตรฐานสำหรับสถานการณ์ที่แตกต่างกัน: รุ่นแหล่งจ่ายไฟสามเฟส 460V และ DC 48V ได้รับการส่งออกจำนวนมากไปยังกรีซและซาอุดีอาระเบีย โดยปรับให้เข้ากับข้อกำหนดกริดที่แตกต่างกันเพื่อให้เป็นไปตามข้อกำหนดในระดับภูมิภาค

เคสสแตนเลส อุณหภูมิสูง รุ่นอุณหภูมิแวดล้อม 60°C ออกแบบมาโดยเฉพาะสำหรับตู้อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ตะวันออกกลาง รุ่นที่มีอินเทอร์เฟซ RS485 รองรับการอ่านอุณหภูมิ กระแสไฟฟ้า และรหัสความผิดปกติจากระยะไกล Modbus ช่วยให้สามารถรวมเข้ากับระบบการตรวจสอบแบบรวมศูนย์ผ่านทางคอมพิวเตอร์โฮสต์

ความร่วมมือทางเทคนิคกับผู้เชี่ยวชาญชาวญี่ปุ่น

สายทำความเย็นของตู้ได้รับการพัฒนาร่วมกับบริษัทญี่ปุ่น เช่น KOUWAKOUGYO และ Apiste สิ่งนี้จะเพิ่มมูลค่าให้กับผู้ซื้อที่ใส่ใจเกี่ยวกับตรรกะการออกแบบที่เสถียร ประสบการณ์การระบายความร้อนของตู้ที่ได้รับการพิสูจน์แล้ว และความพร้อมของผลิตภัณฑ์

ความสามารถในการปรับแต่ง

ไฮสรุป สามารถรองรับ:

- พารามิเตอร์ที่กำหนดเอง

- ข้อกำหนดด้านรูปลักษณ์และสีที่แตกต่างกัน

- ตัวเลือกสารทำความเย็นที่เป็นมิตรต่อสิ่งแวดล้อม

- โซลูชันความถี่คงที่หรือความถี่แปรผัน ถ้ามี

- OEM และการปรับตัวตามโครงการ

สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับผู้สร้างเครื่องจักร ผู้ผลิตตู้ควบคุม และผู้จัดจำหน่ายในต่างประเทศ

อุตสาหกรรมการใช้งานทั่วไป

ผลิตภัณฑ์เครื่องปรับอากาศแผง HISURP เหมาะสำหรับหลากหลายภาคส่วน:

- เครื่องมือเครื่อง CNC

- เครื่องจักรพลาสติก

- โทรคมนาคม

- เครื่องจักรอาหาร

- อุปกรณ์สิ่งทอ

- เครื่องจักรงานไม้

- โลหะวิทยา

- สายการผลิตยาสูบ

- ตู้ควบคุม VFD

- ตู้พีแอลซี

- ระบบควบคุมเซอร์โว

- ตู้สวิตช์และตู้เครื่องมือวัด

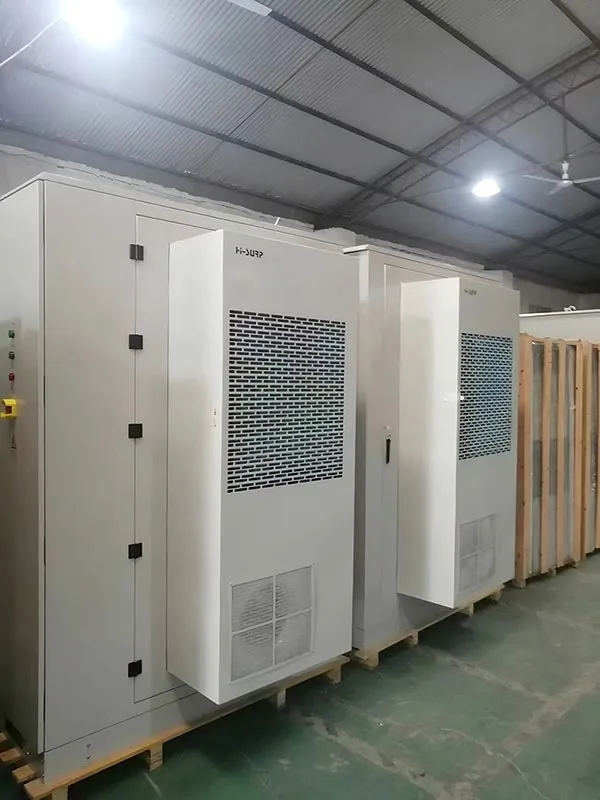

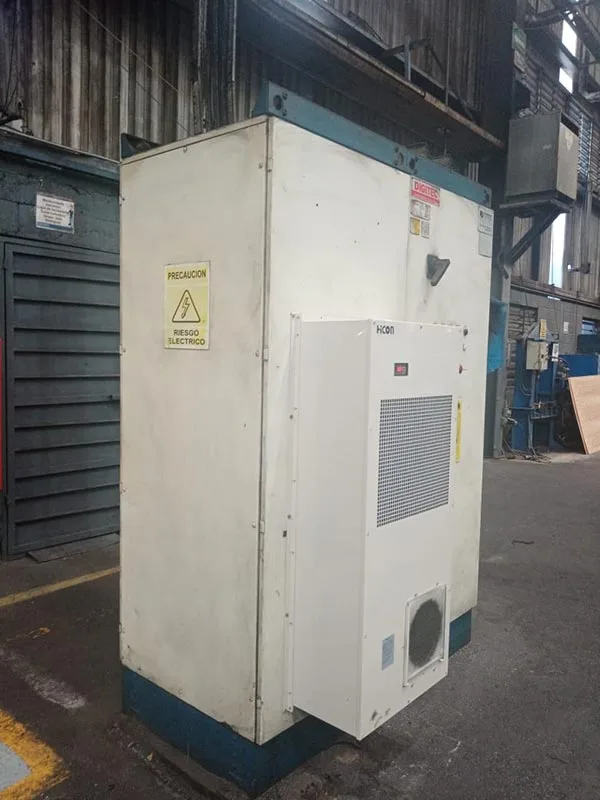

ฉากการติดตั้ง
